Moteur Cummins 6BT, principaux changements de 1989 à 1998
Jul 20, 2026
Laisser un message
La plupart des passionnés de Cummins 6BT sont conscients des différences entre les moteurs à pompe VE des camions Dodge de 1989-1993 et les moteurs à pompe P utilisés sur les Rams de 1994-1998, mais au cours des 10 années de production du 5,9 L à injection mécanique, des dizaines de modifications liées aux émissions ont été apportées. Certaines révisions étaient mineures, tandis que d'autres étaient plus vastes et de grande portée, mais presque tous les changements visaient à des émissions de gaz d'échappement plus propres. Cette fois, nous vous guiderons à travers les innombrables changements survenus avant l’entrée en vigueur des normes fédérales sur les particules de 1991, ainsi que les modifications apportées avant que la réglementation sur les particules ne soit à nouveau renforcée en 1994.
Que vous soyez familier avec le 6BT Cummins ou non, vous n'avez peut-être jamais entendu parler des changements que vous êtes sur le point de lire. Par exemple, tout au long du cycle de vie du 6BT, divers composants matériels ont changé, notamment le remplacement de différents joints de cylindre et turbocompresseurs, et même des modifications du moulage de la culasse. Même si vous êtes au courant de ces changements, vous ne comprenez peut-être pas complètement pourquoi ils ont été apportés. Nous expliquerons tout cela et bien plus ci-dessous, tout en mentionnant également la variante la plus rare-le moteur 6BT équipé de la recirculation des gaz d'échappement (EGR) pour répondre aux réglementations californiennes sur les NOx.
Modèles 89-91 (CPL 804) Cummins 6BT
Le Cummins 6BT original a fait ses débuts en 1989 sur des camions Dodge de ¾-tonne et de 1-tonne, avec une liste de pièces de contrôle (CPL) de 804. Ces premiers groupes motopropulseurs de 5,9 L à 12 soupapes ont été produits du 8 février 1988 au 31 décembre 1990, avec des numéros de série allant de 44243058 à 44547226. Même sans refroidisseur intermédiaire, leur apparence était presque identique à celle des versions ultérieures. Ces premiers moteurs 6BT répondaient facilement aux normes d'émissions de particules (PM) et de NOx avant 1991. Cependant, pour rendre le 6BT conforme aux réglementations sur les émissions à partir de 1991 (année modèle 91.5), des changements importants ont été nécessaires, dont beaucoup étaient plus substantiels qu'on pourrait l'imaginer.
Section 91.5 (CPL 1351) : Refroidisseur intermédiaire
Il est peut-être préférable de se souvenir de ce point, car il s'agit du seul changement visiblement évident apporté au refroidisseur intermédiaire OEM Dodge Cummins 6BT, bien que beaucoup de gens pensent que l'ajout d'un refroidisseur intermédiaire air-à-air est la seule différence entre les modèles Cummins 6BT '91.5 et '89-'91. Bien que le refroidisseur intermédiaire soit sans aucun doute un ajout bienvenu, car il abaisse les températures d’admission et contribue à réduire les émissions d’oxyde d’azote, il ne s’agit en réalité que d’un changement important parmi une douzaine d’autres survenus. Ces moteurs ont été produits de février 1991 à la mi--novembre 1991, sous CPL 1351, et comportaient également différentes versions du turbocompresseur Holset H1C à géométrie fixe-qui avait un boîtier d'échappement plus grand et plus fluide- (21 cm², contre 18 cm² précédents) et est devenu connu pour son décalage de turbo accru.
Modèle 91.5 (CPL 1351) : Piston
Les pistons diesel 6BT Cummins 5,9 L à alésage standard, à compter du 1er janvier 1991, étaient soumis aux normes fédérales sur les particules, passant de 0,60 g/bhp-h à 0,25 g/bhp-h. Pour répondre à ces nouvelles normes PM, on peut dire que rien n'était plus important que les changements de pistons mis en œuvre par Cummins à partir des moteurs CPL 1351. Les pistons sont restés en fonte d'aluminium, avec une nouvelle géométrie en forme de bol conçue pour améliorer le tourbillon d'admission, obtenir une combustion plus complète et réduire les émissions de particules à l'échappement. Les nouveaux pistons ont également adopté des surfaces de segment de compression supérieures finies rectifiées. Pour réduire la consommation d'huile et mieux contrôler les émissions de particules et d'hydrocarbures (HC), chaque carter en fonte 6BT-a subi un affûtage de cylindre à plaque de couple.
Modèle 91.5 (CPL 1351) : axe de piston et injecteur de carburant
En plus des pistons redessinés, à partir du CPL 1351, une zone de roulement d'axe de piston plus grande a également été adoptée. Cette amélioration a été mise en œuvre pour mieux gérer la pression des cylindres. De plus, les tolérances des roulements du piston à l'axe de piston et de l'axe de piston à la bielle ont été considérablement resserrées. Le 6BT d'origine, jusqu'à la production ISB (modèles '89-'02), utilisait tous les mêmes bielles en acier forgé à poutre en I. Revenant sur la question des émissions, le 6BT équipé du CPL 1351 marquait la première fois que l'usine Cummins introduisait des injecteurs de carburant avec un diamètre de buse de 7 mm (au lieu de 9 mm), tandis que la pression du carburant était également augmentée en conséquence. Ce changement d'injecteur a nécessité des modifications sur la culasse (qui seront détaillées ultérieurement).
Modèle 91.5 (CPL 1351) : Pression d'huile et lubrification
Pour garantir que les pistons nouvellement conçus ne sacrifient aucune durabilité, chaque pompe à huile Cummins 6BT OEM de 5,9 L située au bas du cylindre est équipée de nouvelles buses de refroidissement des pistons. Les buses améliorées ont un diamètre plus grand et une longueur plus longue que les buses précédentes, améliorant ainsi le refroidissement au bas de chaque piston. Pour alimenter en huile les buses de refroidissement des pistons, une pompe à huile avec un débit augmenté de 16 % a été introduite. Il est accompagné d'un refroidisseur d'huile surdimensionné, ainsi que d'un nouveau régulateur de pression d'huile et d'un nouveau ressort, qui améliorent la régulation de la pression d'huile.
Modèle 91.5 (CPL 1351) : Culasse.
Les améliorations apportées à la culasse du moteur diesel 6BT Cummins 5,9 L ont également été apportées pour répondre aux normes d'émission plus strictes de 1991. Parmi elles, les pièces moulées en fonte ductile ont été améliorées pour favoriser une meilleure combustion dans le cylindre, et les orifices d'admission ont été retravaillés pour augmenter le tourbillon d'admission. Les boulons de culasse mis à jour (comprenant trois longueurs différentes de fixations et une longueur de filetage supplémentaire) ont également été mis au point, tandis que la procédure de serrage des boulons de culasse a été améliorée. Ensuite, le joint de culasse amélioré comportait davantage de bandes métalliques et des anneaux d'écrasement de plus grand diamètre sur chaque cylindre pour améliorer l'étanchéité de la combustion. Que le CPL 1351 ou le CPL 804 ait été utilisé, les incidents de rupture de joint de culasse restent très rares.
Modèle 92.5 (CPL 1579) : Turbocompresseur
Bien qu'il ne soit pas aussi important que les ajustements du moteur mentionnés ci-dessus, il s'agit de l'un des changements dont se souviennent le plus de nombreux propriétaires de Cummins de première génération-. Au milieu-de l'année 1992, la version Holset H1C équipée du boîtier d'échappement d'origine de 18 cm² a été réintroduite. Cela a été fait parce que les clients se plaignaient que, par rapport aux modèles '89-'91, les camions '91,5-'92 équipés du plus grand boîtier d'échappement de 21 cm² étaient « sous-alimentés ». Bien que la puissance maximale n'ait pas été affectée par le boîtier plus grand, en raison de sa restriction plus faible et de son débit d'échappement plus libre, le boîtier de 21 cm² avait une mise en bobine plus lente, sacrifiant certaines performances de conduite à bas régime par rapport aux modèles précédents. Le boîtier de 18 cm² est resté utilisé tout au long de la production du CPL 1579.
Véhicules modèles 1994 (CPL 1816) : arbre à cames
Une conception de piston similaire, comprenant des segments de segment supérieurs réduits et un arbre à cames diesel Cummins 6BT de type tourbillonnaire avec assistance au bol de carburant grenaillé-, a été poursuivie dans le '94 6BT Cummins pour les camions redessinés de Ram (c.-à-d. CPL 1816). Les principales améliorations liées au moteur-de ces moteurs étaient concentrées dans l'arbre à cames. Dans les modèles BT '89-'93 6, l'arbre à cames s'est avéré faible dans la zone située entre le premier lobe de came et le tourillon de roulement principal le plus avancé. Pour augmenter la résistance et la durabilité, cette zone a été grenaillée-pour améliorer la résistance à la fatigue et a été traitée avec un rayon roulé. Des surfaces de culbuteurs durcies et des lobes plus larges à faible friction ont également été ajoutés.
Modèles de véhicules 1994 (CPL 1816) : système d'injection
La pompe d'injection diesel Bosch P7100 a permis au Cummins 6BT de réduire la limite de particules de 0,25 g/bhp-h en 1991 à 0,10 g/bhp-h en 1994. Cummins est passé à la pompe Bosch P7100 et aux injecteurs haute-pression. La P7100 est une pompe à piston en ligne, remplaçant la pompe rotative Bosch VE, et offre une pression de fonctionnement plus élevée et une plus grande capacité. À l'extrémité d'admission des six pistons indépendants de la pompe P, un injecteur de carburant Bosch de type pop- entièrement mécanique est toujours installé. Cependant, la pression nominale du nouvel injecteur est de 260 bars (ou 3 770 psi), contre 245 bars (3 553 psi) précédemment. Le résumé fondamental de ces modifications du système d'injection est le suivant : une pression plus élevée permet une meilleure atomisation dans le cylindre, ce qui signifie une combustion plus complète et réduit finalement les émissions de particules.

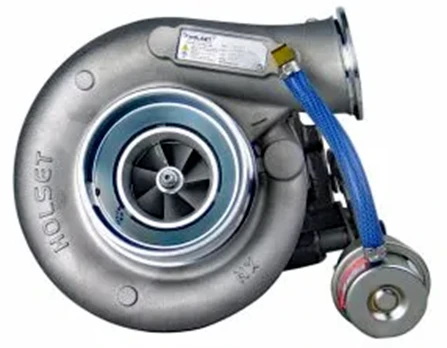

Modifications apportées aux modèles 1994, 1995 et 1996 : Turbocompresseur
Le turbocompresseur et l'EGR sont légèrement différents du précédent turbocompresseur Holset H1C. La soupape d'échappement diesel Cummins 6BT du turbocompresseur Holset modèle 6BTHX35W de 1994 Cummins était équipée du WH1C (« W » indique l'utilisation d'une soupape d'échappement interne). Le WH1C est doté d'un boîtier d'échappement plus étroit de 12 cm² (contre 18 cm² pour le H1C), ce qui améliore la réponse à basse -vitesse, améliorant ainsi les performances de conduite globales. Pour le moteur de l'année modèle 1995, le Holset HX35W a été introduit. Il dispose également d'une soupape d'échappement et est équipé d'un boîtier d'échappement de 12 cm². Au fil du temps, le HX35W s'est avéré être le turbocompresseur Cummins 6BT le plus populaire, offrant une efficacité et une fiabilité inégalées-même sous des pressions de suralimentation accrues. Enfin, le California 6BT 1996-1998 était équipé d'un système de recirculation des gaz d'échappement (EGR) pour répondre aux normes NOx plus strictes de l'État. Comme les moteurs diesel modernes équipés d'EGR-, ces moteurs sont sujets à une défaillance de la vanne EGR et d'épais dépôts de carbone peuvent s'accumuler dans le collecteur d'admission et les orifices d'admission de la culasse.
